Distribuție de fibră în aer liber cu 16 nuclee pentru noduri FTTH și FTTB
GL-FDB-H316 oferă o tranziție protejată între cablul optic de intrare și 16 căi de distribuție sau de eliminare. Structura sa internă combină o tavă de îmbinare, managementul cablurilor, spațiul splitter PLC și prezentarea adaptorului, astfel încât carcasa să poată termina, împărți și distribui fibra într-un singur nod de acces-rețea.
Funcția de rețea
Două căi de intrare pentru cablu alimentează un aranjament de distribuție cu 16 miezuri cu 16 porturi de ieșire. Cutia poate găzdui un splitter PLC 1×16 și 16 adaptoare în timp ce acceptă îmbinarea coadă de porc la cabluri de distribuție sau drop pentru FTTH, FTTB, CATV și rețelele FTTx aferente.
Configurarea produsului
GL-FDB-H316, capacitate de 16-nuclee, un raport de împărțire maxim 1:16, două prize, 16 ieșiri și 16 adaptoare. Interfața adaptorului, materialul carcasei, valorile pierderilor optice și o cifră separată a capacității de îmbinare nu sunt publicate pentru acest model.
Principiul selectiei
Selectați acest model atunci când nodul are nevoie de 16 fibre, o etapă divizată PLC 1×16, două trasee de cablu de intrare și 16 conexiuni de ieșire într-o carcasă IP65 montată pe perete- sau pe stâlp-. RFQ ar trebui să definească în continuare tipul adaptorului, lustruirea conectorului, pigtails, profilele cablurilor, planul de îmbinare și hardware-ul de montare.
Puncte de vânzare a produselor

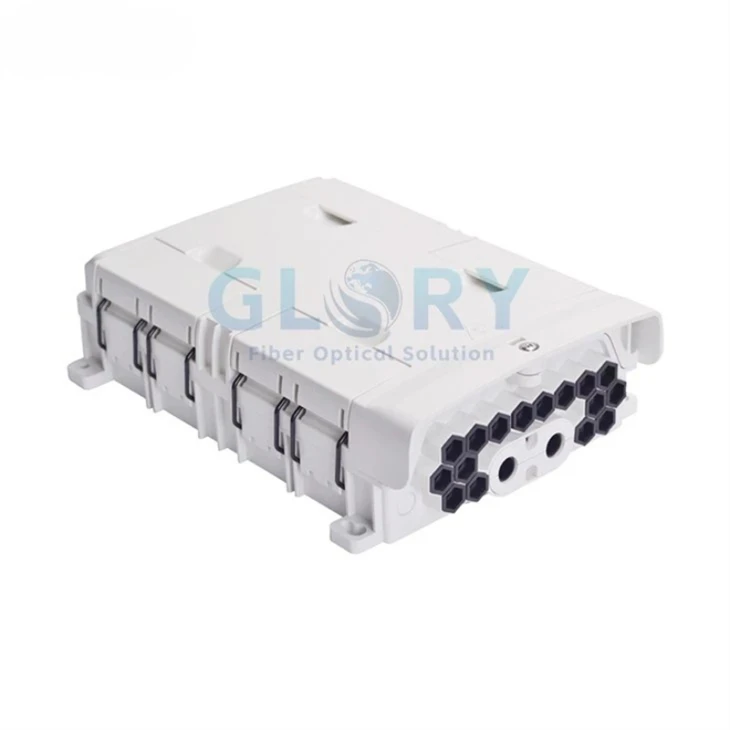

Caracteristici ale cutiei de distribuție optică pentru exterior GL-FDB-H316
Capacitate cu 16 nuclee cu 16 adaptoare
GL-FDB-H316 este publicat cu o capacitate de 16 nuclee și 16 adaptoare. Acest lucru aliniază carcasa cu un program de distribuție pe 16 căi, păstrând în același timp interfața adaptorului și lustruiți ca câmpuri de comandă separate, ajutând achiziția să potrivească cutia cu pigtail-urile proiectului, cablurile de corecție și echipamentele optice din aval.
Configurație maximă 1×16 PLC Splitter
Carcasa este configurată în jurul unui raport de împărțire maxim 1:16 și poate găzdui splitter-ul PLC cu îmbinare coadă pentru cabluri de distribuție sau de suspendare. Integrarea etajului divizat în aceeași cutie reduce necesitatea unei incinte separate de splitter la un nod FTTH cu 16 abonați.
Două prize și șaisprezece ieșiri
Dispunerea portului publicat oferă două intrări de cablu și 16 ieșiri, cu un diametru de cablu declarat de 16 mm. În comparație cu o carcasă cu o singură intrare-, a doua intrare poate accepta o cerință de alimentare sau de rutare definită de proiect-; cumpărătorii ar trebui să identifice cablul exact alocat fiecărei prize și ieșiri.
Protecție în aer liber IP65
Carcasa are un rating IP65 publicat pentru instalarea montată pe perete- sau pe stâlp-. Protejează tava internă de îmbinare, despărțitorul și componentele-de gestionare a cablurilor împotriva prafului și a jeturilor de apă în condițiile de testare ale ratingului, în timp ce etanșările cablurilor și orientarea de montare trebuie să urmeze configurația aprobată de proiect.
Fibre Bend-Controlul razei Peste 40 mm
Structura de gestionare-cablului controlează raza de îndoire a fibrei la mai mult de 40 mm. Menținerea acestui spațiu de rutare reduce riscul de întoarceri interne strânse în jurul tăvii de îmbinare și a despărțitorului, oferind instalatorilor o limită definită atunci când îmbracă coada și fibrele de distribuție în interiorul carcasei de 340 × 240 × 96 mm.
Acces multi-layer pentru două metode de îmbinare
Aranjamentul multi-strat permite tehnicienilor să acceseze componentele necesare pentru instalarea inițială sau abonații-. Tava de îmbinare integrată acceptă îmbinarea sau îmbinarea mecanică, în timp ce montarea pe perete și pe stâlp permite aceluiași carcasă să deservească exteriorul clădirii, zonele de telecomunicații exterioare și căile de acces bazate pe stâlpi-.
Configurarea produsului
GL-FDB-H316 publicat și proiect-Configurație definită
Date tehnice
Specificații pentru cutia de distribuție optică pentru exterior GL-FDB-H316
Specificatii tehnice generale
Capacitate, dimensiuni, date de protecție și instalare publicate.
| Articol | Caietul de sarcini publicat | Utilizarea proiectului |
|---|---|---|
| Model de produs | GL-FDB-H316 | Utilizați în RFQ, desen, etichetă și înregistrarea de ambalare. |
| Numele produsului publicat | Cutie de distribuție prin cablu pentru exterior / Cutie de distribuție optică pentru exterior | Alimentator în aer liber-la-incinta de distribuție/scădere. |
| Capacitate maximă de fibre | 16 nuclee | Numărul maxim de fibre publicat pentru acest model. |
| Porturi pentru cablu | 2 prize și 16 ieșiri | Hartă cabluri de alimentare, de distribuție și de prelevare înainte de a comanda. |
| Raport maxim de împărțire | 1:16 | O etapă de distribuție PLC 1×16. |
| Cantitatea adaptorului | 16 bucăți | Interfața adaptorului și lustruirea trebuie să fie menționate în BOM. |
| Dimensiunile produsului | 340 × 240 × 96 mm | Utilizați pentru zona de montare și spațiul liber{0}}de deschidere a capacului. |
| Gradul de protecție | IP65 | Etans-la praf și protejat împotriva jeturilor de apă în condițiile de testare ale ratingului. |
| Diametrul cablului publicat | Φ16 mm | Confirmați ce construcție de intrare și cablu utilizează acest diametru. |
| Metoda de montare | Montare pe perete sau pe stâlp | Selectați paranteze, benzi și elemente de fixare specifice site-ului-. |
| Controlul razei de curbură{0}}fibrei | Mai mult de 40 mm | Limită internă de rutare a fibrelor și coadă. |
| Metoda de îmbinare | Îmbinare prin fuziune sau îmbinare mecanică | Selectați fluxul de lucru pentru terminarea câmpului. |
| Structura internă | Tavă de îmbinare integrată și sistem de gestionare{0}}cablurilor | Acceptă îmbinarea protejată, rutarea și integrarea splitterului. |
Tabelul modelului și al capacităților
| Model | Capacitatea fibrei | Porturi pentru cablu | Cantitatea adaptorului | Dimensiuni | Evaluare IP | Montare |
|---|---|---|---|---|---|---|
| GL-FDB-H316 | 16 nuclee | 2 in/16 iesire | 16 bucăți | 340 × 240 × 96 mm | IP65 | Perete sau stâlp |
Configurație splitter și port
| Zona de configurare | Date publicate | Cerință de comandă |
|---|---|---|
| Raportul de împărțire a PLC | Maxim 1:16 | Pachetul splitter de stat, conectorizare, tip de fibră și criterii de acceptare optică. |
| Traseele cablurilor de intrare | 2 prize | Identificați cablul atribuit fiecărei prize, diametrul exterior și tratamentul{0}}membrelor de rezistență. |
| Traseele cablurilor de ieșire | 16 prize | Furnizați o hartă numerotată a portului pentru abonat sau sucursală și plasați{0}}profilul de cablu. |
| Câmpul adaptorului | 16 adaptoare | Familie de adaptoare de stat, format simplex/duplex, lustruire și cantitate populată. |
Compatibilitate cablu, splitter și conector
| Componentă | Compatibilitate confirmată | Câmpul proiectului de confirmat |
|---|---|---|
| Cablu optic de intrare | Două porturi de intrare; diametrul cablului publicat Φ16 mm | Construcția cablului, diametrul exterior real, cantitatea, elementul de rezistență și etanșarea. |
| Cablu de distribuție/pentru | Șaisprezece porturi de ieșire | Profil plat sau rotund, dimensiuni exterioare, cantitate și piese de etanșare de ieșire. |
| Splitter PLC | Până la 1×16 | Pachetul, tipul de fibră, conectare, lungimile cablurilor și pierderea reală a splitterului. |
| Adaptoare și pigtails | Șaisprezece adaptoare; splicing coadă susținută | Familia de conectori, lustruire, tip de fibră, tampon coadă, lungime și numerotare. |
| Sistem de îmbinare | Fuziune sau îmbinare mecanică | Cantitatea necesară de îmbinare, formatul de îmbinare-manșonului sau mecanic și aspectul tăvii. |
Aplicații de rețea
Aplicații și soluții ale cutiei de distribuție optică în aer liber
GL-FDB-H316 este destinat nodurilor de distribuție cu 16 nuclee în care cablul optic de intrare trebuie să fie împărțit, îmbinat și direcționat către cabluri de abonat sau de ramură într-o carcasă IP65.
Cutie de distribuție optică în aer liber cu 16-core pentru nodurile FTTH Last-Mile
Separarea tăvii de îmbinare, a separatorului și a câmpului adaptorului în mai multe carcase mici crește tranzițiile cablurilor la un punct de distribuție de 16-abonați. GL-FDB-H316 combină o divizare PLC de maxim 1 × 16, 16 adaptoare, îmbinare coadă și 16 căi de ieșire într-o singură carcasă IP65. Este instalat între cablul de alimentare și cablurile de distribuție FTTH sau de drop pe un perete sau stâlp. Înainte de achiziție, confirmați ambele cabluri de intrare, harta portului de abonat, tipul adaptorului și lustruirea, pachetul despărțitorului și cerințele de pierdere, programul coadă, metoda de îmbinare, etanșările cablurilor și hardware-ul de montare.
Distribuție de clădiri FTTB și MDU
Un dulap mare poate fi disproporționat față de o ramură MDU care deservește 16 fibre, în timp ce un aranjament de îmbinare neprotejat lasă expuse tranzițiile abonaților. 340 × 240 × 96 mm GL-FDB{-H316 oferă două trasee de cablu de intrare, 16 ieșiri, o tavă de îmbinare integrată și control al îndoirii fibrei de peste 40 mm la exteriorul clădirii, o zonă de intrare sau o zonă de telecomunicații protejată. Poate conecta alimentatorul clădirii la cabluri de distribuție sau de cadere prin fuziune sau îmbinare mecanică. RFQ ar trebui să definească diametrele cablurilor, substratul peretelui, etichetele porturilor, interfața adaptorului, configurația splitterului și spațiul liber de acces al tehnicianului.
Distribuție FTTH montată pe stâlp-pe rute aeriene
Utilizarea unei cutii de terminare interioară pe un traseu aerian lasă intrările de cablu și componentele pasive fără protecția exterioară publicată necesară la stâlp. GL-FDB-H316 acceptă montarea pe stâlp și are un grad de protecție IP65, în timp ce cele două intrări și cele 16 ieșiri organizează rutele de alimentare și de serviciu în jurul unei etape separate 1×16. Este poziționat pe un stâlp de utilitate sau de telecomunicații între alimentatorul aerian și punctele de abonament. Cumpărătorii ar trebui să menționeze diametrul stâlpului, setul de suport sau bandă, apropierea cablului, alocarea cablului de Φ16 mm, profilele de cablu-cadere, planul conectorului, tratamentul de împământare pentru elementele metalice și orientarea carcasei.
Distribuție optică CATV și Legacy ATM
O cutie de îmbinare generică poate proteja îmbinările, dar nu oferă automat un divizor, un adaptor și o structură de distribuție de 16-ieșiri documentate pentru accesul optic CATV sau ATM vechi. GL-FDB{-H316 combină o tavă de îmbinare, gestionarea cablurilor, 16 adaptoare și o configurație PLC de maximum 1:16 într-o carcasă montată pe perete- sau pe stâlp. Este instalat la punctul de ramificare dintre ruta optică de intrare și cablurile de serviciu din aval. Achiziția ar trebui să confirme dacă este necesară divizarea sau distribuția directă, bugetul optic, interfața conectorului, tipul de fibră, programul de coadă, diametrele cablurilor, identificarea portului și metoda de testare de acceptare.
Notă de instalare IP65
IP65 acoperă protecția împotriva prafului și a jetului de apă-în condițiile de testare ale ratingului; nu definește performanța de imersie continuă. Utilizați montarea pe perete sau pe stâlp așa cum este publicată pentru acest model și selectați o carcasă verificată separat pentru o gaură de mână sau o locație scufundată predispusă la inundații-.
Comandarea proiectelor
GL-FDB-Configurația de comandă H316
Folosiți aceste câmpuri în RFQ, astfel încât cutia cu 16-nuclee să vină cu despărțitorul, adaptorul, coadă, portul de cablu și configurația de montare.
| Câmp de comandă | Baza publicată | Informații către stat în cererea de cerere |
|---|---|---|
| Model | GL-FDB-H316 | Modelul, cantitatea de comandă și desenul aprobat sau referința eșantionului. |
| Capacitatea fibrelor | 16 nuclee | Hartă activă, rezervată și{0}}prin fibră. |
| Porturi pentru cablu | 2 in/16 iesire | Harta de cabluri numerotata, profile de cabluri, diametre exterioare si piese de etansare. |
| Splitter PLC | Maxim 1×16 | Pachet, format de intrare/ieșire, tip de fibră, conectare, lungimea cablului și cerințele de pierdere. |
| Câmpul adaptorului | 16 adaptoare | Familia de conectori, lustruire, stil de caroserie, modul de fibre și cantitatea populată. |
| Set coadă | Splicing coada de porc suportat | Cantitate, conector, lustruire, tip de fibre, diametru și lungime tampon. |
| Aranjament de îmbinare | Fuziune sau mecanică | Numărul de îmbinări, formatul de protecție, aspectul tăvii și planul de-fibră stocată. |
| Pachet de montaj | Perete sau stâlp | Diametrul suportului sau stâlpului, console, benzi, elemente de fixare și orientare. |
| Locuințe | 340 × 240 × 96 mm; IP65 | Mediul de instalare, culoarea dacă este necesar și identificarea carcasei. |
| Identificare | Proiect-definit | Eticheta produsului, ilustrația siglei, etichetele portului, etichetele de avertizare și codul de revizuire. |
| Ambalare | Proiect-definit | Ambalare unitară, accesorii, mărci de carton, cod de bare și format{0}}listă de ambalare. |
| Documente de acceptare | Proiect-definit | Fișă de date, desen, înregistrări de testare a splitterului/conectorului, fotografii de ambalare și declarații aplicabile. |
Linie RFQ recomandată
Cutie de distribuție optică exterioară GL-FDB-H316, 16 miezuri, 2 intrări și 16 ieșiri, splitter PLC 1×16, 16 × [tip adaptor/lustruire], [specificație pigtail], configurație de îmbinare [fuziune/mecanică], [specificații cablu], [hardware de testare, montare pe perete/etichetă și etichete].
OEM și suport de proiect
Configurație personalizată a proiectului GL-FDB{-H316
Pentru comenzi repetate, carcasa și fiecare componentă încărcată ar trebui să fie controlate printr-un desen aprobat, hartă portului și BOM.
Revizuirea hărții portului
Traduceți cele două prize, 16 prize, intrare splitter și căi de abonat într-o hartă numerotată de fibră și cablu.
Definiție intrare cablu
Verificați valoarea publicată a cablului Φ16 mm față de cablul selectat și definiți toate piesele de etanșare de intrare și ieșire.
Ansamblu splitter încărcat
Definiți pachetul PLC 1×16, interfața adaptorului, pigtails, lungimile cablurilor, rutarea și înregistrările necesare testelor optice.
Confirmarea desenului și eșantionului
Utilizați un desen sau un eșantion aprobat pentru a controla aspectul tăvii, raza de curbură, etanșările cablurilor, hardware-ul de montare și accesoriile.
Controlul etichetei și al ambalajului
Furnizați ilustrații ale siglei, numerotarea portului, etichetele produselor, mărcile de carton, datele codurilor de bare și instrucțiunile de ambalare-unității.
Repetați-BOMul comenzii
Înghețați carcasa, splitterul, adaptoarele, pigtails, hardware-ul pentru cabluri, etichetele și ambalajul într-o singură versiune-BOM controlată.
Antecedentele companiei
De ce Glory Optical pentru GL-FDB-H316 Project Supply
Glory Optical Communication este un producător de infrastructură de fibră optică pasivă cu sediul în Ningbo-, fondat în 2008. Profilul companiei prezintă o unitate de 20.000 m² cu cercetare și dezvoltare, turnare, asamblare și testare sub un singur acoperiș, peste 300 de produse optice pasive și clienți în peste 50 de țări.
Flux de lucru pentru carcasă și{0}}cutie încărcată
Capacitățile relevante includ dezvoltarea matriței, producția de carcase, asamblarea-tavilor de îmbinare, integrarea adaptorului și coadă, încărcarea splitterului PLC, controlul etichetelor și ambalarea finală. Ansamblurile FDB încărcate sunt construite pe baza unui desen și a unei hărți de porturi confirmate.
Revizuirea specificațiilor înainte de producție
Revizuirea proiectului acoperă numărul de fibre, raportul de despărțire, alimentarea încărcată sau descărcată, tipul adaptorului, capacitatea tavii de îmbinare-, diametrul cablului, intrarea cablului, metoda de montare, ratingul IP, etichetarea și harta portului. Aceste câmpuri definesc direct o BOM GL-FDB-H316 repetabilă.
Verificări optice și ale carcasei
Produsele conectate pot fi verificate pentru pierderi de inserție, pierderi de returnare și starea-față, acolo unde este cazul. Produsele de exterior primesc verificări de etanșare conform specificațiilor de produs confirmate.
Documentatie de proiect
Cumpărătorii de proiecte pot solicita fișe tehnice, desene, rapoarte de testare, fotografii de ambalare, etichete ale produselor și declarații aplicabile. Setul final de documente depinde de configurația încărcată și de planul de acceptare.
De la verificarea eșantionului până la configurarea proiectului
Confirmați interfața fizică și codul cablului înainte de producția în vrac, apoi blocați configurația aprobată în desene și coduri de comandă.
Politica de service pe 3 ani
Asistența definită pentru returnare, înlocuire și reparare este disponibilă în conformitate cu termenii de garanție aplicabili și documentația confirmată a comenzii.
Configurație OEM/ODM
Numărul de porturi, lungimea cablului, structura splitterului, accesoriile de montare, etichetarea și ambalarea pot fi configurate pentru proiect.
Aprobarea mostrelor și desenelor
Evaluarea eșantioanelor și desenele aprobate ajută la confirmarea potrivirii interfeței, etanșării și compatibilitatea cablurilor înainte de implementarea volumului
Promisiunea noastră de calitate
Garanție completă de 3 ani
Susținem cu încredere toate produsele noastre cu a3 ani garanție. Politica noastră specifică de servicii este: în termen de un an pentru probleme de calitate, ne asumăm întreaga responsabilitate pentru returnări; în termen de doi ani, pentru înlocuiri; iar în termen de trei ani, pentru reparații.
MOQ clar și competitiv
Salutăm atât comenzile de probă, cât și comenzile în vrac. Standardul nostruCantitatea minimă de comandă (MOQ) este de 50 de unități. Oferim si noimostre gratuite pentru testarepentru a vă ajuta să ne evaluați calitatea cu încredere.
Logistică rapidă și de încredere
Garantam livrareaîn termen de 10 zilepentru articolele standard. Avantajul nostru logistic includeservice de la ușă-la-cost{0}}eficientepentru a simplifica expedierea pentru dvs.
Fundația noastră
Susținut de18 ani de experiențăDin 2008, controlăm calitatea din propria noastră fabrică, acceptămOEM/ODMcereri și menținestoc gatapentru en-gros. Ne concentrăm pe furnizarea echilibrului optim alpret si calitatedirect laclienții finalila nivel mondial.
Încrederea dumneavoastră este prioritatea noastră. Colaborați cu noi pentru soluții fiabile de fibră optică susținute de promisiuni clare.
