În cazul în care un singur-cablu de fibră sau duplex nu are capacitate și un cablaj de separare cu 12-subunități este exagerat, acestCablu pachet cu 4 până la 24 nucleeatinge punctul favorabil pentru majoritatea curselor orizontale și de coloană vertebrală. Un OM4 GJFJV cu 4-nuclee, de exemplu, poate deservi un întreg cluster cu patru-stații de lucru dintr-un singur punct de intrare al conductei, în timp ce o versiune cu 24-nucleu unic-mod se ocupă de conexiunile de coloană vertebrală între etaje în clădirile comerciale cu înălțime mijlocie.

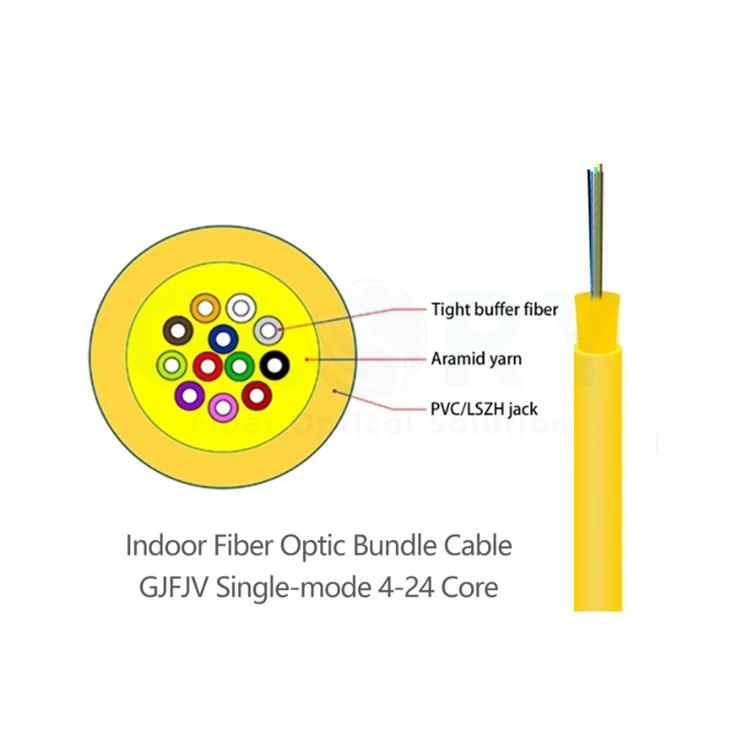

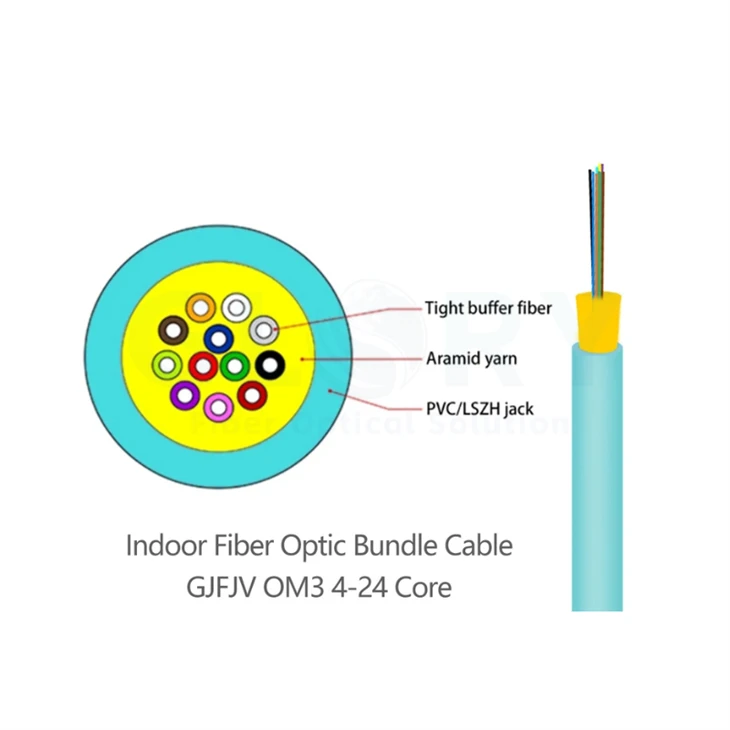

Structura cablului folosesteFibre etanșe-codate-color de 0,9 mm tamponateașezat în jurul unui element central de rezistență ne-metalic (tijă din fibră de sticlă sau fire de aramidă), apoi legat cu armătură din fire de aramid și învelit într-o manta exterioară din PVC ignifugă sau LSZH. Nu se folosește nicio umplere cu gel - fibrele pot fi îndepărtate și terminate direct, eliminând pasul de curățare obișnuit în modelele de tuburi libere-.
| Grad de fibre | Miez / Îmbrăcat | Min. BW modal (MHz·km) | Ethernet 1G | Ethernet 10G | 40 / 100G SR4 |
|---|---|---|---|---|---|
| OM2 | 50/125 µm | 500 | 600 m | 82 m | - |
| OM3 | 50/125 µm | 2.000 (laser-opt.) | 1,000 m | 300 m | 100 m |
| OM4 | 50/125 µm | 4.700 (laser-opt.) | 1,000 m | 550 m | 150 m |
| OM5 | 50/125 µm | 3.500 @ 953 nm | 1,000 m | 550 m | 150 m (SWDM ×4) |
Atinge valori conform IEEE 802.3 / TIA-568.3-D. Performanța reală poate varia în funcție de calitatea conectorului și de condițiile de rutare a cablurilor.
| Parametru | Caietul de sarcini |
|---|---|
| Model / Standard | GJFJV conform YD/T 1258 și IEC 60794-2 |
| Tip de fibră | OM2 / OM3 / OM4 / OM5 multimod și G.652D unic-mod |
| Număr de nuclee | 4 / 8 / 12 / 16 / 24 fibre |
| Tampon de fibre individuale | 0,9 mm etanș-tampon, codat-color conform TIA-598C |
| Diametrul exterior | 4,8 mm (4 miezuri) - 8.0 mm (24 miezuri); OD intermediar personalizabil |
| Material jacheta exterioară | PVC (standard) / LSZH (halogen cu -scăzut de fum, zero-, IEC 60332-1) |
| Membru al forței centrale | Tijă FRP ne-metalic |
| Armare | Strat de rezistență din fire de aramidă (Kevlar®). |
| Material de umplere | Niciuna - terminare directă gata |
| Rezistența la tracțiune pe termen lung- | 80 N |
| Rezistența la tracțiune pe termen scurt{0} | 600 N |
| Min. Raza de curbură (-pe termen lung) | Mai mare sau egal cu 20 × OD |
| Min. Raza de curbură (-pe termen scurt) | Mai mare sau egal cu 10 × OD |
| Temperatura de operare | −30 de grade până la +80 grade |
| Temperatura de depozitare | −40 de grade până la +80 grade |
| Greutate netă | 19 – 60 kg/km (variază în funcție de numărul de miezuri și OD) |
| Lungimea bobinei standard | 500 m / 1.000 m / personalizat |
| Opțiuni de culoare jachetei | Portocaliu (OM2) · Aqua (OM3) · Violet (OM4) · Lime (OM5) · Galben (SM) |
| Conectori compatibili | LC / SC / FC / ST / E2000 - toate platformele standard de 0,9 mm |
| Caracteristica | Cablu pachet GJFJV (Acest produs) |
Simplex / Duplex Strâns-buffer |
Filiala sub-unității Distributie |
Densitate mare{0} 36–96 Core |
|---|---|---|---|---|
| Interval de numărare a nucleelor | 4 – 24 | 1 – 2 | 4 – 24 | 36 – 96 |
| Diametrul exterior | 4,8 – 8,0 mm | 0,9 – 3,0 mm | 7,0 – 12,0 mm | 12,0 – 22,0 mm |
| Jachetă unică{0}Pull | O singură tragere, multe fibre | Sunt necesare mai multe trageri | Sub-subunități pre-ventilate | Trageți în vrac, ventilați-mai târziu |
| Încetarea directă | Fibre TB de 0,9 mm | Fibre TB de 0,9 mm | Sub-unitate pre-ventilata | Necesită un set de-evantai |
| Cel mai bun pentru | Birouri, săli de clasă, coloane orizontale | Cordonuri de corecție, picătură FTTH | Coloana vertebrală a campusului, IDF rulează | Canalizare centru de date |
| Cost relativ / Core | Scăzut | Mediu | Mediu | Scăzut (vrac) |
Cablare orizontală de birou
Un singur GJFJV cu 4 fire de 4,8 mm înlocuiește patru cabluri patch separate între comutatoarele IDF și grupul de lucru, tăind umplerea conductelor și simplificând în mod semnificativ gestionarea cablurilor.
Săli de clasă și săli de curs
Cablurile pachetului OM3 sau OM4 merg de la MDF la fiecare nod de comutare AV din clasă. O singură rulare cu 8 nuclee poate servi simultan fluxuri pentru proiectoare, legături în sus de panouri interactive și puncte de acces pentru studenți.
Spitale și unități de sănătate
LSZH-cablul de pachet cu manta îndeplinește cerințele stricte de-fum redus pentru zonele medicale ocupate. 12–24 variante de bază SM acceptă sisteme de imagistică PACS, VoIP și de apelare-asistenței medicale dintr-un singur traseu de cablu.
Clădiri comerciale și de vânzare cu amănuntul
Dirijare ordonată în tavanele suspendate și suporturile pentru cabluri pentru sistemele POS, camerele de securitate și legăturile în sus pentru punctele de acces Wi-Fi 6E -, toate dintr-o singură tragere de conductă per zonă.
Ridicator orizontal și coloană vertebrală interioară
Verticală de la podea-la-pardoseală în interiorul clădirilor în care un cablu-de exterior cu tub liber ar fi supra-proiectat. Capacitatea de tracțiune pe termen scurt de 600 N- gestionează tracțiunile verticale în conductele de ridicare standard.
Upgrade Legacy Copper
Un cablu OM4 cu 4-nuclee ocupă aproximativ același spațiu de conducte ca un cablu Cat6A, oferind în același timp o lățime de bandă de 10G peste 550 m - ideal pentru migrarea treptată a cupru-la-fibră fără reluare a conductelor.
- 4–24 de miezuri într-o singură manta compactă - o singură tragere servește mai multe legături de fibră
- 0,9 mm de culoare-fibre strânse-bufferizate conform TIA-598C - terminabile direct
- Nu este necesară umplerea cu gel - nu este necesară nicio etapă de curățare înainte de instalarea conectorului
- Suportă OM2 prin OM5 multimod și G.652D single-mod
- Manta exterioară din PVC sau LSZH - alege conformitatea standard sau ignifugă-
- Element de rezistență central ne-FRP FRP - sigur pentru medii sensibile-EMI
- Armătură cu fire de aramidă - 600 N rating de tracțiune pe termen scurt-pentru conductele verticale
- Interval de funcționare de la -30 de grade până la +80 grade - se potrivește cu puțurile de ridicare neîncălzite și încăperile fabricii
- Compact OD (4,8–8,0 mm) - umplere scăzută a conductei, se potrivește cu cablurile existente
- Număr personalizat de miezuri, culoarea jachetei și lungimea bobinei disponibile pentru comenzile OEM
-
1Observați raza de curbură:menține Mai mare sau egal cu 20 × OD pentru rutare permanentă ( Mai mare sau egal cu 96 mm pentru un cablu de 4,8 mm, Mai mare sau egal cu 160 mm pentru 8,0 mm). Folosiți coturi sau coturi de conductă - nu îndoiți niciodată cablul în jurul colțurilor ascuțite.
-
2Respectați tensiunea de tragere:tensiunea de tragere trebuie să rămână mai mică sau egală cu 80 N pe termen lung și mai mică sau egală cu 600 N în timpul tragerii. Pentru tragerile verticale de ridicare, calculați întotdeauna greutatea cablului pe metru × lungimea tragerii pentru a confirma că rămâneți în limite.
-
3Utilizați conductă, tavă sau canale:traseu prin căi adecvate pentru a proteja jacheta. Evitați capsarea directă pe corpul cablului - utilizați șai pentru cablu sau cleme P-care intră în contact numai cu mantaua exterioară.
-
4Ventila-la punctele de terminare:la panourile de corecție sau prizele de perete, lăsați o slăbiciune suficientă (mai mare sau egală cu 1 m) înainte de a sparge fibrele individuale de 0,9 mm. Utilizați un kit de ieșire/furcație pentru ventilator pentru a trece în mod curat pachetul la cizme cu conector individual.
-
5Protejați capete de fibre neutilizate:montați capacele de praf pe toate capetele de fibre neterminate imediat după îndepărtare. Etichetați capătul bobinei și capătul traseului cu ID-ul circuitului înainte ca cablul să fie îngropat în canal.
-
6Manevrare-pe vreme rece:dacă instalați sub -10 grade , pre-încălziți bobina de cablu la temperatura camerei timp de minim 4 ore. Atât compușii PVC, cât și LSZH devin casanți la rece și riscă să se spargă jacheta dacă sunt îndoiți agresiv.
Î1: Cum diferă cablul pachet GJFJV de un cablu mini pachet sau de un cablu de distribuție?
GJFJV (cablu de interior) ocupă locul de mijloc: transportă 4–24 de fibre-codate cu culori 0,9 mm-bufferizate într-o singură manta compactă (4,8–8,0 mm OD), făcându-l mai economic și mai ordonat decât tragerea mai multor cabluri simplex, în timp ce este mult mai ușor de trasat și de distribuție cu diametrul mare{7} sub-subunități pre-ventilate. Mini pachet de cabluri de obicei maxim 4 fire; cablurile de distribuție de înaltă densitate-încep de la 36 de nuclee și necesită hardware-de ventilație. GJFJV este alegerea-pentru majoritatea curselor orizontale standard.
Î2: Ce grad de fibră ar trebui să specific pentru un proiect de cablare orizontală de birou 10G?
Pentru rețele 10G de până la 100 m, OM3 este rentabil-și pe deplin conform. Dacă doriți spațiu liber pentru actualizările viitoare 40G/100G SR4 fără re-cablare, specificați OM4 -, acesta acceptă 10G până la 550 m și 100G SR4 până la 150 m. OM5 este cea mai bună alegere dacă anticipați SWDM (Shortwave Wavelength Division Multiplexing) pentru a furniza 100G printr-o singură legătură OM5 duplex. Pentru modul unic-, G.652D este potrivit pentru inter-construcții sau pentru orice cursă care depășește 500 m.
Î3: Când ar trebui să specific LSZH în loc de PVC și există o diferență de cost?
Specificați LSZH ori de câte ori instalația este într-un spațiu închis și ocupat, unde oamenii nu pot evacua rapid - spitale, școli, aeroporturi, stații de metrou, centre comerciale și clădiri de birouri-înalte. Compușii LSZH, atunci când sunt aprinși, emit mult mai puțin fum toxic și fără gaze de halogen în comparație cu PVC, reducând daunele pentru ocupanți și echipajele de pompieri. Cablurile LSZH au un cost modest (~10–20%), dar sunt din ce în ce mai solicitate de codurile și certificările locale de construcție (IEC 60332-1). Pentru încăperile instalațiilor neocupate, canalele de cabluri și căile externe PVC este acceptabil.
Î4: Fibrele individuale pot fi terminate direct cu conectori LC sau SC standard?
Da. Fiecare fibră din pachet este un fir standard de 0,9 mm strâns-buffered - cu același diametru utilizat în toate pigtail-urile LC, SC, FC și ST. Odată ce mantaua exterioară și elementele de rezistență sunt dezbrăcate și fibra individuală este accesată, acceptă direct orice cizmă de sertizare de 0,9 mm. Nu este nevoie de curățare cu gel, adaptoare de diametru și nici unelte speciale, în afară de un kit standard de terminare a fibrei optice (decapant, cleaver, conector, epoxidic sau sertizare mecanică).
Î5: Ce opțiuni personalizate oferă Glory Optical pentru comenzile OEM?
Acceptăm personalizarea completă OEM/ODM pentru cablurile de pachet, inclusiv:
Numărări de miez ne-standard (de exemplu,. 6, 10, 20 de fibre) sau amestec de fibre (SM + MM într-o singură manta)
Culorile personalizate ale jachetei dincolo de codul de culoare standard OM/SM
Lungimi personalizate ale bobinelor de la bobine de probă de 200 m până la bobine de producție de 5 km
Marcaje pre-imprimate ale contorului sau marcaje secvenţiale pe jachetă
Imprimarea numelui mărcii și a siglei pe etichetele bobinei și cutia exterioară
Ansambluri de ventilație-terminate din fabrică-cu conectori la alegere
Cantitatea minimă de comandă este de 1 rolă pentru configurațiile standard; mostrele sunt disponibile la cerere.
