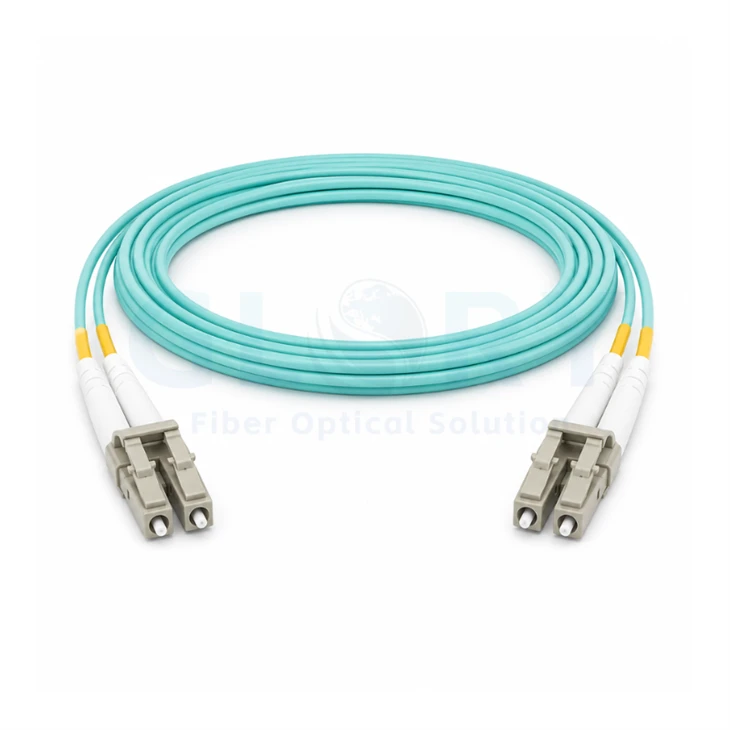

Cablu de corecție LC UPC la LC UPC Short Boot Duplex OM3 pentru legături de-densitate mare 10G/40G/100G
Cablul Glory Optical LC UPC la LC UPC cu pornire scurtă duplex OM3 de fibră este construit pentru centrele de date, rețelele de telecomunicații și mediile de cablare ale întreprinderilor în care implementarea rapidă-and-play, conexiunea încrucișată curată și spațiul limitat în rack sunt cerințe cheie.
Fibra -insensibilă OM3 50/125μm, conectorii LC cu încărcătură scurtă de 12 mm și jacheta acvatică etanșă-de 2,0 mm OFNR, cu tamponare, îl fac potrivit pentru interconexiunile Ethernet multimode pe distanțe scurte{- până la-medii și zone cu densitate mare-de corecție.
Cablu pre-terminat pentru interconectare rapidă și-conexiune încrucișată
Jumperele duplex LC pre-terminate oferă o soluție--gata de utilizare- și-pentru sistemele de cablare mari. Acestea reduc munca de terminare pe teren, scurtează timpul de instalare și fac mișcările, adăugările și modificările mai ușoare în sălile de echipamente, zonele MDA/EDA, rafturile de telecomunicații și dulapurile de rețea pentru întreprinderi.
De ce contează cizma scurtă
Cizma scurtă de 12 mm elimină necesitatea unui tub termocontractabil lung-și scurtează ansamblul conectorului cu aproximativ 30% în comparație cu multe modele standard-de cizme. Acest lucru oferă instalatorilor mai multă libertate de rutare în spații înguste, îmbunătățind în același timp flexibilitatea cablului fără a afecta performanța transmisiei.
Caracteristici cheie
Această pagină poziționează cablul în jurul valorii reale de implementare: stabilitatea transmisiei-carrier, design compact al portbagajului, rutare insensibilă la îndoire-și instalare mai rapidă de-densitate mare.
Specificatii tehnice
| Numele produsului | LC UPC la LC UPC Short Boot Duplex OM3 Multimode Fiber Patch Cable |
|---|---|
| Lungimea de referință | 1m / 3ft |
| Conector A | LC UPC Duplex |
| Conector B | LC UPC Duplex |
| Număr de fibre | 2 fibre |
| Grad de fibre | Îndoiți-fibrele insensibile |
| Modul Fibră | Multimod OM3 50/125μm |
| Lungime de undă | 850/1300nm |
| Evaluare la flacără | Riser / OFNR |
| Diametrul exterior al cablului | 2,0 mm |
| Tip de pornire | cizma scurta de 12 mm |
| Culoarea jachetei | Aqua |
| Polaritate | A (Tx) la B (Rx) |
| Tip cablu | Strâns-buffer |
| Fibră cu rază minimă de îndoire - | 7,5 mm |
| Cablu cu rază minimă de curbură - | 20D/10D, dinamic/static |
| Durabilitatea conectorului | 1000 de cicluri de împerechere |
| Rezistență la tracțiune | 90 / 150N, pe termen lung-/ pe termen- scurt |
| Pierdere de inserție | Mai mic sau egal cu 0,3 dB |
| Pierdere de returnare | Mai mare sau egală cu 30 dB |
| Atenuare la 850nm | Mai mică sau egală cu 3,5 dB/km |
| Atenuare la 1300nm | Mai mică sau egală cu 1,5 dB/km |
| Temperatura de operare | -10 grade până la +70 grade |
| Temperatura de depozitare | -20 de grade până la +70 grade |
| Conformitate | Documentele de conformitate a proiectului și înregistrările de testare pot fi furnizate conform cerințelor comenzii. |
Soluții de conectare
Acest cablu duplex OM3 poate suporta canale de transceiver multimod compatibile și interconexiuni la nivel de rack-dacă optica selectată, distanța și bugetul de legătură sunt potrivite corect.
Scenarii de aplicare
Patch-uri de înaltă{0}densitate
Cablul scurt BIF de pornire este potrivit pentru zonele de corecție MDA și EDA unde cablurile trebuie să treacă prin spații înguste în mod curat.
Interconectarea echipamentelor
Conectează porturile multimode LC duplex între comutatoare, panouri și echipamente optice din camerele rețelei de telecomunicații.
Camere LAN Enterprise
Folosit pentru upgrade-uri ale rețelei de întreprindere, comutare-la-jumperi de panou și conexiuni transversale-la coloana vertebrală locală.
Interconectare 10G SR
OM3 oferă o lățime de bandă mai mare decât fibra multimodă tradițională și este rentabilă pentru Ethernet 10G la distanță scurtă- până la medie-.
Legături duplex compatibile
Poate fi folosit în aplicații multimod duplex 40G/100G atunci când este asociat cu optica și planul de distanță corect.
Identificarea portului vizual
Jacheta cu cod-color Aqua îi ajută pe instalatori să identifice rapid căile OM3, reducând timpul de instalare și testare.
Note de instalare și întreținere
Cablurile scurte de pornire simplifică instalarea de-densitate mare, dar rutarea și inspecția corectă contează în continuare pentru performanța-pe termen lung.
- Utilizați cu porturi multimode duplex LC UPC și canale OM3 compatibile sau multimode compatibile.
- Nu utilizați acest jumper aqua OM3 ca înlocuitor pentru legăturile monomod galbene OS2.
- Urmați polaritatea A-la-B pentru aplicațiile obișnuite cu fibră duplex, cu excepția cazului în care proiectul specifică altfel.
- Evitați legăturile-strânse, curbele ascuțite, presiunea ușilor dulapului și dispozitivele de gestionare a cablurilor supraumplute.
- Păstrați cablul deasupra razei minime de îndoire în timpul trasării și după ce ușile dulapului sunt închise.
- Curăţaţi feţele-capetelor conectorului LC înainte de corecţionarea finală sau testarea optică.
Greșeli comune de comandă de evitat
Cablurile de corecție LC pot arăta similare, dar micile diferențe în modul de fibră, lungimea portbagajului, polaritatea și evaluarea jachetei pot duce la un produs greșit pentru construcția rack-ului.
Verificați înainte de cumpărare
- Alegeți OM3 aqua pentru legăturile multimode OM3, nu legăturile monomod galbene OS2.
- Alegeți portbagajul scurt de 12 mm când spațiul liber din spate este limitat în spatele porturilor LC.
- Alegeți duplex atunci când transceiver-ul utilizează fibre Tx/Rx separate.
- Confirmați că OFNR este acceptabil pentru zona de instalare înainte de a comanda.
- Confirmați lungimea cu gestionarea cablurilor slăbite, nu numai distanța-la-port.
Standard vs Selectare scurtă de pornire
Pentru paginile de produse Glory, această comparație îi ajută pe clienți să înțeleagă de ce acest model ar trebui să fie ales în locul unui cordon standard LC OM3.
Informații RFQ
Pentru a cita cablul corect, vă rugăm să confirmați tipul conectorului, tipul portbagajului, modul de fibră, lungimea, ratingul mantalei, diametrul cablului și ambalajul.
| Articol RFQ | Configurație standard | Ce să confirmi |
|---|---|---|
| Tip conector | LC UPC Duplex la LC UPC Duplex | Confirmați lustruirea LC/LC sau hibrid LC/SC, UPC sau APC. |
| Tip de pornire | cizma scurta de 12 mm | Utilizați portbagajul scurt pentru rafturile de-densitate mare și panourile de degajare-spate strânse. |
| Modul Fibră | Fibră insensibilă la îndoire OM3 50/125μm- | Confirmați OM3, OM4, OM5, OM2 sau OS2 în funcție de designul conexiunii. |
| Număr de fibre | 2 fibre, duplex | Confirmați simplex sau duplex, în funcție de cerințele transceiverului. |
| Manta de cablu | 2.0mm PVC OFNR | Specificați LSZH, plenum sau altă jachetă dacă proiectul o cere. |
| Lungime | Referință de 1 m / 3 ft | Oferiți lungimea traseului plus slăbiciune pentru cabluri și mișcarea panoului. |
| Ambalare | 1 bucată per pungă sau ambalaj-pe bază de proiect | Eticheta OEM, codul de bare, eticheta SKU sau pachetul în vrac pot fi discutate pentru comenzile de volum. |
FAQ
Î: Care este principalul avantaj al unui cablu de corecție LC cu boot scurt de 12 mm?
R: Capacul scurt reduce proiecția din spate din spatele conectorului, ajutând cablul să se îndoaie mai natural în rafturile de-densitate mare, panourile de corecție și porturile de comutare cu spațiu limitat.
Î: Acest cablu este monomod sau multimod?
R: Această pagină de produs este pentru fibră multimod OM3 50/125μm. Nu ar trebui să fie folosit ca înlocuitor pentru cablurile de corelare OS2 singlemode.
Î: Ce înseamnă jacheta aqua?
R: Aqua este folosit în mod obișnuit pentru a identifica cablarea multimod OM3, ajutând tehnicienii să o deosebească de galben OS2 singlemode sau alte categorii de fibră în rafturi mixte.
Î: Acest cablu poate fi folosit pentru legături 10G, 40G sau 100G?
R: Poate fi folosit pentru legături multimode duplex compatibile atunci când optica, distanța, designul canalului și bugetul linkului se potrivesc cu cerințele proiectului. Confirmați întotdeauna tipul de transceiver înainte de a comanda.
Î: Acest cablu de tip OM3LCSDX-fi instalat în aer liber?
R: Nu. Acesta este un cablu de ridicare OFNR pentru interior. Pentru medii exterioare, aeriene, conducte, îngropare directă sau medii dure, alegeți în schimb un cablu de fibră pentru exterior-.
Î: Care este avantajul designului cizmei scurte fără căldură-contractabil?
R: Îmbunătățește flexibilitatea cablului, face conectorul mai ușor de direcționat prin spații înguste și simplifică instalarea și întreținerea fără a compromite performanța optică.
